鋼鐵廠龜甲網(wǎng)耐磨膠泥使用方法 名拓手工涂抹型

鋼鐵廠龜甲網(wǎng)耐磨膠泥使用方法 名拓手工涂抹型，龜甲網(wǎng)耐磨膠泥是一種新型耐磨材料產(chǎn)品.隨著生產(chǎn)技術(shù)的不斷發(fā)展,機(jī)械制造車間所擁有的大量切削機(jī)床中的一部分已 落后于當(dāng)前技術(shù)發(fā)展的需要。陶瓷涂料屬于無機(jī)功能涂料領(lǐng)域，是一種新型的水性無機(jī)高溫防護(hù)涂料。生活中，摩擦無處不在，無時不在。雖然很多時候摩擦對我們來說很有用處也是生活中的自然現(xiàn)象，但同時也是導(dǎo)致機(jī)械零件失效的原因，因為與摩擦同時發(fā)生的還有磨損。這種分子結(jié)構(gòu)與搪瓷結(jié)構(gòu)相似，具有耐溫、高硬度、不燃無煙、很耐候、色彩豐富、涂裝簡便。由于成膜機(jī)理與搪瓷不同，故克服了搪瓷耐冷熱沖擊差、耐物理沖擊差、顏色少、施工困難、成品率低等問題。耐溫的特性是陶瓷涂料所具備的基本屬性之一本公司耐磨陶瓷涂料產(chǎn)品性能遠(yuǎn)遠(yuǎn)優(yōu)于耐磨膠泥、耐磨澆注料和搗打料等產(chǎn)品，其施工時只加清水或膠水，高耐磨性源于技術(shù)的配方使材料自身通過一系列物理化學(xué)反應(yīng)而生成。產(chǎn)品比國內(nèi)同類產(chǎn)品性能指標(biāo)高出15-30％；比國外同類進(jìn)口產(chǎn)品高出50-80％。

耐磨膠泥又叫耐磨涂料，陶瓷涂料，龜甲網(wǎng)耐磨料等不同的名稱，其作用是保護(hù)設(shè)備表面不受磨損，能更長的增加設(shè)備易磨損部位的使用壽命，耐  磨膠泥具有強(qiáng)度高,耐磨性好、在情況下性能穩(wěn)定等顯著優(yōu)點。 隨著科技的發(fā)展，耐磨陶瓷涂料逐漸受到礦山及生產(chǎn)廠家的廣泛應(yīng)用，但現(xiàn)在市面上出現(xiàn)的耐磨陶瓷涂料的質(zhì)量參差補(bǔ)齊，價格也是五花八門比較混亂，所需客戶更是一頭霧水，那么怎樣才能區(qū)分耐磨陶瓷涂料品質(zhì)的高低也是大家需要掌握的技巧。

 一、龜甲網(wǎng)耐磨膠泥使用方法： 對煙道及支撐、導(dǎo)流板進(jìn)行除灰除塵除銹 ；在需要防磨的部位焊接不銹鋼龜甲網(wǎng)； 在龜甲網(wǎng)內(nèi)涂覆陶瓷耐磨料，建議涂層厚度20mm； 養(yǎng)護(hù)三天即可使用。

 二、龜甲網(wǎng)耐磨膠泥施工方案

 1.施工部位的表面處理： 設(shè)備內(nèi)壁存在鐵銹和松散的浮灰,油漆等雜物,先用掃帚和打磨機(jī)等工具將鐵銹和浮灰等雜物清理干凈,用溶劑（丙酮,汽油） 油污,再用化學(xué)處理劑處理,提高表面活性。

 2.焊接龜甲網(wǎng)

 2.1根據(jù)煙道實際尺寸,先將金屬網(wǎng)裁剪好。焊接時,將網(wǎng)緊緊貼靠管壁表面,并用木棍將網(wǎng)頂緊,不能留有空檔及間隙。然后采用點焊方法焊接龜甲網(wǎng),間距為×mm。焊接牢固,不能有松動或向外拱起彈動現(xiàn)象,以確保襯里材料涂抹上去后密實牢固。

 2.2鋼板網(wǎng)的規(guī)格為25×35×3mm,混凝土塔壁固定方法在混凝土上打膨脹螺栓。

 2.3檢測龜甲網(wǎng)厚度,達(dá)到施工質(zhì)量要求后才能進(jìn)行下一步工序施工。

 3.涂抹耐磨襯里涂料

 3.1 點焊氧化層及塵灰, 焊孔內(nèi)的焊渣,并將凸出于金屬片平面的焊肉磨平。

 3.2將所需的耐磨襯里材料配好后在攪拌機(jī)中攪拌到均勻松散,摻入膠黏劑調(diào)和稀稠適當(dāng)便于施工。

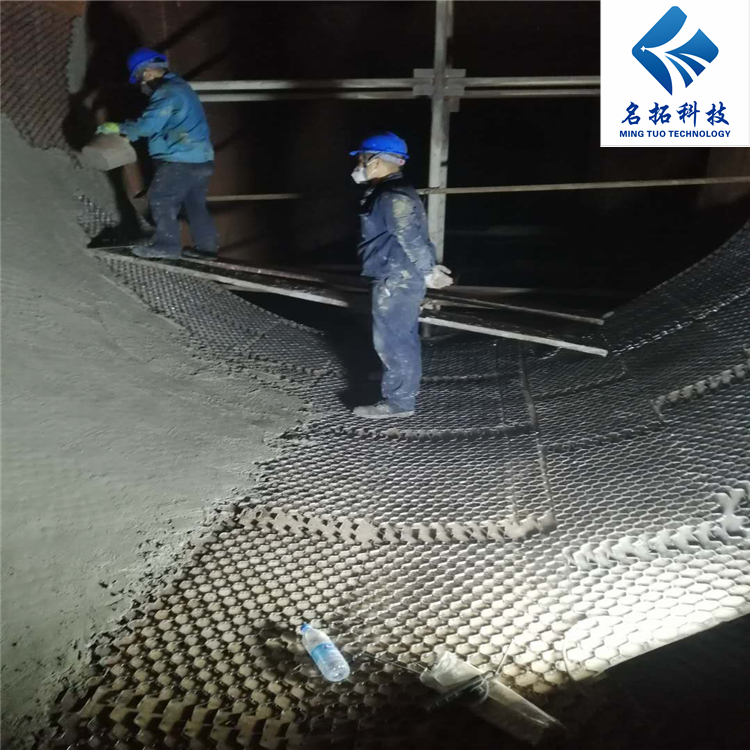

 3.3將攪拌好的膠料,用泥桶裝好,涂抹到網(wǎng)孔中覆蓋整個網(wǎng)面且要拍打錘實緊密,不能留空隙。并及時修整抹平使表面平整無裂縫,收邊平直圓滑。

 3.4注意事項：抗磨襯里材料涂抹完畢之后,其常溫固化時間不得少于24小時,在未經(jīng)固化之前,不得受水沖刷,之后方可點爐升溫使用。

 4.檢查厚度：檢測復(fù)合涂層的厚度,涂層厚度不小于20mm,對不達(dá)標(biāo)的部分進(jìn)行修正。

 5.自檢：施工結(jié)束后對工程質(zhì)量進(jìn)行一體檢驗,不合格部位 返工,確保工程質(zhì)量。

 6. 工完料凈場地清,質(zhì)量驗收合格。

 三、龜甲網(wǎng)耐磨膠泥是一種分子聚合物材料，是由高性能耐磨顆粒(純氧化鋁剛玉瓷球、碳化硅、氧化鋯、鈦粉、磷鐵粉末等)與改性增韌耐熱樹脂進(jìn)行復(fù)合得到的高性能耐磨防腐聚合材料。廣泛用于因沖蝕、腐蝕和氣蝕對設(shè)備的磨損，也用于在有耐磨、防腐要求的機(jī)件表面制備耐磨防腐涂層。

如電廠、港口、水利水電、礦山等水泵、渣漿泵、脫硫漿液泵、漿液循環(huán)管道、酸堿槽、風(fēng)機(jī)殼體、磁選機(jī)及浮選機(jī)等的防護(hù)。該產(chǎn)品具有耐磨能力以及耐腐蝕性能，施工非常方便，停機(jī)后對設(shè)備簡單處理后即可涂覆該產(chǎn)品，加熱固化后2個小時，設(shè)備即可投入使用，也可以不用加熱，不加熱的情況下一般24小時固化。該產(chǎn)品耐磨防腐性能在耐磨材料里是的，無可替代的。

 四、龜甲網(wǎng)耐磨膠泥特性

 1、耐磨防腐性能特別，具有耐磨能力。

 2、與金屬類基材具有很高的結(jié)合強(qiáng)度

 3、立面不流淌，施工方便，對施工人員無很高技術(shù)要求。

 4、適用于多種磨損、腐蝕工況的防護(hù)。

 5、高使用溫度可以達(dá)到150度

 五、 龜甲網(wǎng)耐磨膠泥是鄭州名拓耐磨材料有限公司科技引進(jìn)生產(chǎn)工藝技術(shù)及配方，并與國內(nèi)相關(guān)院校、科研機(jī)構(gòu)聯(lián)合進(jìn)一步研發(fā)所獲得的，用于發(fā)電廠脫銷系統(tǒng)煙道耐磨處理，其主要由棕剛玉、碳化硅等耐磨骨料和細(xì)粉兩相組成，同時添加燒結(jié)劑、超微粉、涂料助劑、陶瓷粉末、復(fù)合材料粉末、復(fù)合膠黏劑等，顆粒緊密堆積，成型快，強(qiáng)度高，三天既可達(dá)到設(shè)計強(qiáng)度，因而使用中沒有較大的宏觀缺陷，體積密度大，其常溫下強(qiáng)度可達(dá)200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。
