龜甲網(wǎng)耐磨膠泥施工工藝-水泥廠龜甲網(wǎng)膠泥應(yīng)用
龜甲網(wǎng)耐磨膠泥施工工藝-水泥廠龜甲網(wǎng)膠泥應(yīng)用，龜甲網(wǎng)耐磨膠泥是一種分子聚合物材料，是由高性能耐磨顆粒(純氧化鋁剛玉瓷球、碳化硅、氧化鋯、鈦粉、磷鐵粉末等)與改性增韌耐熱樹脂進(jìn)行復(fù)合得到的高性能耐磨防腐聚合材料。廣泛用于因沖蝕、腐蝕和氣蝕對設(shè)備的磨損，也用于在有耐磨、防腐要求的機(jī)件表面制備耐磨防腐涂層。
一、龜甲網(wǎng)耐磨膠泥產(chǎn)品介紹：
1、耐磨膠泥ZB-01是一種水泥基復(fù)合單組分干粉砂漿，由高強(qiáng)水泥、礦物質(zhì)摻合料、高強(qiáng)度骨料以及抗裂耐磨劑，經(jīng)工業(yè)化生產(chǎn)配制而成。
2、耐磨膠泥ZB-01現(xiàn)場加水?dāng)嚢杓纯墒褂茫┕ず鸵仔院�，通過人工抹灰在料倉或礦槽表面形成厚度的抗磨層，經(jīng)過正常養(yǎng)護(hù)即可達(dá)到技術(shù)要求，具有耐磨性高，與基礎(chǔ)混凝土(鋼筒倉)的粘接強(qiáng)度高，抗沖擊性強(qiáng)，抗壓強(qiáng)度高，耐久性好、使用期限長等特點。
二、龜甲網(wǎng)耐磨膠泥施工：
（1）施工環(huán)境：
1、氣溫大于5℃且施工面基面溫度大于5℃，如果基面溫度小于5℃、或結(jié)冰、結(jié)霜時、或下雪時，嚴(yán)禁施工；
2、施工建議基底溫度大于10℃，以避免施工后成膜期間溫度過低導(dǎo)致成膜不良。發(fā)生龜裂；
3、密切關(guān)注天氣變化，環(huán)境相對濕度應(yīng)小于85%，下雨天嚴(yán)禁施工外墻產(chǎn)品；
4、寒流來臨之前24小時停止作業(yè)。
（2）基面處理：
1、基面須堅固、平整、無灰塵、無油污、無脫落物及其它松動物；
2、基面的蜂窩、孔洞、裂縫及上下水管周邊等先用速凝型調(diào)和的漿料填堵并抹平，尖銳的邊緣及凸起物應(yīng)鏟除；
3、施工前，基面用水充分濕潤(但不能有積水 )。對疏松多孔的基面應(yīng)用緩凝型漿料抹平，也可調(diào)成漿料刮涂平整，陰陽角等節(jié)點處做成圓弧角(陰角R>50mm、陽角R>10mm)。
三、龜甲網(wǎng)耐磨膠泥使用方法：
1、如是雙組份的產(chǎn)品，將配料按產(chǎn)品包裝上標(biāo)注的液料、粉料和水的比例進(jìn)行配比，調(diào)整涂料粘稠度，滿足里面和平面不同部位的施工要求。 一般可采用電動攪拌器進(jìn)行攪拌，充分?jǐn)嚢?~5分鐘直至形成粉團(tuán)的均勻漿料，靜置10分鐘使?jié){料充分熟化后再攪拌2分鐘；（注意：二次攪拌時應(yīng)將攪拌器置于容器底部，不要做提升運(yùn)動以免將料裹入空氣，調(diào)好后的漿料在1小時內(nèi)用完。）

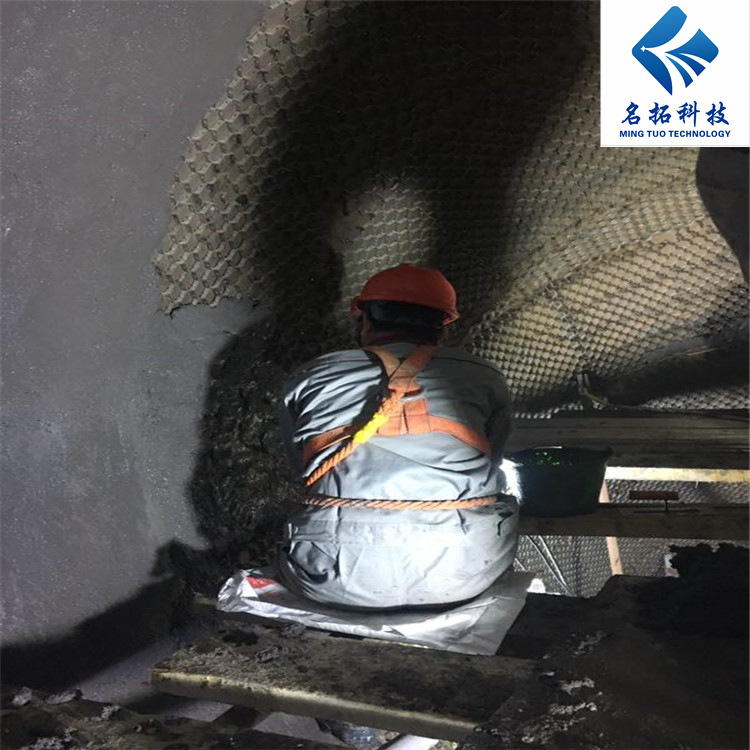

2、用棕毛刷或刮板將漿料均勻地涂刮涂于充分濕潤但無明水的基面上，注意避免漏刷。當(dāng)上一涂層已固化并產(chǎn)生足夠強(qiáng)度后，進(jìn)行下一層施工，每層涂刷方向應(yīng)相互垂直交叉。(總厚度1.5~2mm)；
3、縫隙較大處及容易變形的裂縫上下水管接口處采用玻纖網(wǎng)格布作增強(qiáng)處理；
4、大面積施工時也可采用高壓噴涂法施工；
5、涂膜 層完成經(jīng)驗收合格后，應(yīng)按設(shè)計要求進(jìn)行保護(hù)隔離施工。
四、龜甲網(wǎng)耐磨膠泥注意事項：
1、施工時要清理基層，保持基層平整、干凈、無污物；
2、在濕潤的基面上施工，但不能有明水；
3、施工結(jié)束24小時后應(yīng)進(jìn)行灑水養(yǎng)護(hù)2-3天；
4、涂料包裝開封后應(yīng)在短時間內(nèi)用完，不宜長時間儲存；
5、不能再結(jié)冰或上霜的表面施工，也不要在聯(lián)系48小時內(nèi)環(huán)境溫度低于4℃時使用。確實因工期需要施工時，可將施工時間安排在晴天好天氣的10：0-15:00之間，還可采用溫水(或熱水)拌料，以加快初凝時間，增加早期效果。連續(xù)環(huán)境溫度低于零下4℃時，建議暫停施工；
6、不宜在雨雪天施工，新施工的表面固化前不要被雨淋。施工后48小時內(nèi)，仍應(yīng)避免雨淋、霜凍貨0℃以下的長期低溫；在空氣流通不良或不具備通風(fēng)條件的 情況下(如封閉的礦井或隧道)，可采用風(fēng)扇或鼓風(fēng)機(jī)協(xié)助通風(fēng)。
五、龜甲網(wǎng)耐磨膠泥可根據(jù)客戶要求定制水硬性結(jié)合澆注料在常溫下凝結(jié)硬化并通過水化作用而硬化，主要品種有硅酸鹽水泥、普通鋁酸鈣水泥、純鋁酸鈣水泥、電熔純鋁酸鈣水泥澆注料等�；瘜W(xué)結(jié)合澆注料在常溫下一般通過加入促硬劑形成化學(xué)反應(yīng)而硬化，主要品種有碳化硅澆注料、磷酸鹽澆注料等。
六、為了充分發(fā)揮剛玉、碳化硅原料的性能，提高耐火材料的耐磨性，合理地選擇和調(diào)配水泥、微粉、化學(xué)摻合料，增加強(qiáng)度，各溫度下澆注料的線形變化，形成牢固、可靠的結(jié)合。避免了剛玉、碳化硅顆粒的脫落，防止了磨粒侵入澆注料，在相對運(yùn)動中破壞了澆注料的組織，具有良好的耐磨性。
